איך מטמיעים תג NFC בתוך הדפסת תלת־ממד — המדריך המלא

תג NFC שמוטמע בתוך חפץ מודפס נעלם לחלוטין מהעין — אין מדבקה, אין דבק ואין דבר שיכול להתקלף. החפץ נראה כמו חפץ רגיל לכל דבר, ומי שמצמיד אליו טלפון מקבל קישור, פרטי קשר או הוראות הפעלה. זהו אחד המקומות הבודדים שבהם הדפסת תלת־ממד ו-NFC נפגשים, ושילוב שתי הטכנולוגיות מייצר משהו שאף אחת מהן לא נותנת לבדה. התהליך עצמו פשוט בהרבה משנדמה, אבל יש בו כמה נקודות שבהן קל להרוס תג — וזה בדיוק מה שהמדריך הזה בא למנוע.

למה להטמיע ולא להדביק

מדבקת NFC על גב חפץ עובדת מצוין, וברוב המקרים היא הפתרון הנכון. ההטמעה נעשית רלוונטית כשמתקיים אחד משלושה תנאים: כשהמראה חשוב, כשהחפץ נחשף לשחיקה, או כשמייצרים בסדרה.

ההבדל הראשון הוא אסתטי, והוא המובן מאליו. מוצר שמוכרים ללקוח נראה אחרת לגמרי כשאין עליו מדבקה — במיוחד כשמדובר בפריט מעוצב, במתנה או בכרטיס ביקור. המנגנון נשאר, והראיה שלו נעלמת.

ההבדל השני מעשי יותר. דבק הוא החוליה החלשה בכל תג מודבק: הוא מתקלף בחום, נחלש בלחות, ונשחק בחיכוך יומיומי. מחזיק מפתחות שמתחכך בכיס, פריט שיושב ברכב בקיץ הישראלי או חפץ שעובר מיד ליד — כולם מקרים שבהם התג עצמו תקין לחלוטין אך כבר אינו מחובר לשום דבר. תג שסגור בתוך פלסטיק אינו מתמודד עם הבעיה הזו כלל.

וההבדל השלישי שייך למי שמייצר כמות. הטמעה מוסיפה עצירה אחת להדפסה, ובתמורה חוסכת שלב הדבקה ידני על כל יחידה. בסדרה של עשרים פריטים זה כבר משנה, ובמאה זה ההבדל בין מוצר שאפשר לייצר לבין מוצר שלא משתלם.

השימושים שחוזרים אצל מייקרים דומים זה לזה: מחזיק מפתחות שפותח פרופיל או קישור, תג לקולר של כלב עם פרטי בעלים, כרטיס ביקור מודפס שמעביר את הפרטים במגע, שלט קטן על ציוד שמוביל להוראות הפעלה, ותווית על מגירה או ארגז שמובילה לרשימת תכולה. המשותף לכולם הוא שהחפץ קיים ממילא, והתג רק מוסיף לו שכבה.

ומתי לא להטמיע? כשהתוכן עוד לא סופי, כשמדובר בפריט יחיד שמדבקה תפתור בשלושים שניות, או כשהחפץ מודפס בחומר שחוסם את התג — שלושה מקרים שנרחיב עליהם בהמשך. הטמעה היא החלטה סופית, ולכן היא מתאימה כשהכול כבר ידוע.

מה באמת קורה לתג בחום

זו השאלה הראשונה שכל מי שחושב על הטמעה שואל, והתשובה מפתיעה: הפלסטיק החם אינו הבעיה, משטח ההדפסה (Build Plate) הוא הבעיה.

ההיגיון נובע ממשך החשיפה ולא מהטמפרטורה עצמה. הפלסטיק המותך יוצא מראש ההדפסה בטמפרטורה של מאתיים מעלות ומעלה, אך הוא נוגע בתג לשבריר שנייה ומתקרר כמעט מיד — כמות החום שהוא נושא זעירה, והיא מתפזרת אל השכבות שסביבו. משטח ההדפסה, לעומת זאת, מחזיקה טמפרטורה קבועה לאורך כל ההדפסה, והתג יושב בתוך המשטח או קרוב אליו במשך שעות.

השבב עצמו עמיד הרבה מעבר לכך — הוא שורד תהליכי הלחמה בטמפרטורות גבוהות בהרבה. החוליה החלשה היא המארז: הסרט הדק שעליו מודבק הסליל, והדבק שמחזיק את השניים. אלה מתחילים להתעוות ולהתרכך הרבה לפני שמשהו קורה לשבב, ומספיק שהסליל יזוז או שחיבור עדין ייפתח כדי שהתג יפסיק לעבוד לצמיתות.

מכאן נגזר כלל פשוט: ככל שטמפרטורת משטח ההדפסה נמוכה יותר, כך ההטמעה בטוחה יותר. לפי גיליון הנתונים של NXP ולפי מפרטי היצרנים, תגי NFC נפוצים מוגדרים לטווח פעולה של עשרות מעלות מעל טמפרטורת החדר, וטמפרטורות גבוהות של משטח ההדפסה נכנסות לתחום שבו כדאי להיזהר.

ויש דרך לעקוף את כל השאלה: להטמיע את התג גבוה בחפץ ולא בשכבות התחתונות. תג שנכנס באמצע הגובה מרוחק ממשטח ההדפסה בסנטימטרים של פלסטיק, והחום שמגיע אליו נמוך בהרבה מטמפרטורת המשטח עצמו. זו הסיבה שכיס באמצע הדופן בטוח יותר מכיס בבסיס.

כשתג כן נפגע, הכשל כמעט תמיד נראה אותו דבר: הוא עבד לפני ההנחה, והפסיק לעבוד אחרי שההדפסה הסתיימה. אין נזק גלוי, אין סימן חיצוני, והחפץ נראה מושלם. זו בדיוק הסיבה שההמלצה החוזרת בכל שלב במדריך הזה היא לבדוק — לפני ההנחה, ברגע העצירה, ואם אפשר גם דרך הדופן לפני שהשכבות האחרונות נסגרות.

למי שמדפיס בתא סגור יש שיקול נוסף. תא מחומם מחזיק את כל נפח ההדפסה בטמפרטורה גבוהה לאורך שעות, ולא רק את המשטח — כלומר הטריק של הטמעה גבוהה בחפץ אינו עוזר שם. בהדפסה בתא סגור בחומרים כמו ASA כדאי לוותר על הטמעה ולעבור למדבקה חיצונית, או להדפיס את החלק שמכיל את התג בנפרד בחומר קר יותר.

תכנון הכיס

הכיס הוא חלל שטוח בתוך המודל, שמידותיו נגזרות מהתג עצמו ולא להפך. לכן השלב הראשון הוא למדוד את התג שברשותכם — קוטר, ובעיקר עובי.

מרווח. יש להוסיף כארבע עשיריות המילימטר לקוטר, מעבר למידת התג. הדפסת FDM אינה מדויקת לחלוטין, וכיס במידה מדויקת יתגלה כצר מדי בדיוק ברגע שבו ההדפסה עצרה והתג ביד. מנגד, מרווח גדול מדי מאפשר לתג לזוז ולהתעקם לפני שהשכבות נסגרות עליו.

עומק. העומק צריך להיות שווה לעובי התג או גדול ממנו במעט, ולהתחלק במספר שלם של שכבות. אם גובה השכבה הוא שתי עשיריות מילימטר ועובי התג הוא חצי מילימטר, עדיף כיס בעומק שש עשיריות — שלוש שכבות — ולא חמש עשיריות שאינן מתחלקות. תג שבולט מעל פני הכיס יתנגש בראש ההדפסה בשכבה הבאה, ובמקרה הטוב יידחף ממקומו.

עובי הדופן מעל התג. כאן יש איזון. שכבת פלסטיק דקה מדי נראית שקופה ועלולה להיסדק; עבה מדי מרחיקה את הטלפון מהסליל ומקצרת את טווח הקריאה. הטווח שעובד היטב בפועל הוא מילימטר עד שניים — מספיק כדי להסתיר לחלוטין, ומעט מספיק כדי שהקריאה תישאר נוחה.

מיקום. הכיס צריך להיות מקביל לפני השטח שאליו יצמידו את הטלפון, ולא ניצב לו. לפי תקני NFC Forum, הסליל קולט את השדה בצורה יעילה כשהוא מונח שטוח מול הטלפון, ותג שהוטמע על צידו ייקרא בקושי או לא ייקרא כלל. כדאי גם למרכז אותו: תג שיושב בפינה מחייב את המשתמש לנחש היכן להצמיד.

והנקודה שהכי קל לפספס: התקרה מעל הכיס היא גישור. ברגע שההדפסה מתחדשת, הראש מניח את השכבה הראשונה מעל חלל — או מעל התג, שהוא משטח חלק שהפלסטיק אינו נדבק אליו היטב. גישור לא מוצלח נראה כמו חוטים שמושכים כלפי מטה ומשטח עליון מכוער, ובמקרה הגרוע כמו שכבה שנופלת על התג ומזיזה אותו.

הפתרון פשוט: להאט את השכבות הראשונות שמעל הכיס ולהגביר קירור. רוב תוכנות הפריסה מזהות גישור ומטפלות בו לבד, אך כדאי לוודא שהזיהוי אכן קרה — ובכיסים רחבים במיוחד, שווה לתכנן את התקרה כשתי מדרגות במקום כמשטח אחד רחב.

דוגמה מספרית שמסכמת את הכול: תג בקוטר 25 מ”מ ובעובי 0.4 מ”מ, בהדפסה עם גובה שכבה של 0.2 מ”מ. הכיס יתוכנן בקוטר 25.4 מ”מ, בעומק 0.6 מ”מ — שלוש שכבות — ומעליו דופן של 1.2 מ”מ, שהן שש שכבות נוספות. סך הכול תשע שכבות מרגע פתיחת הכיס ועד לסגירתו המלאה.

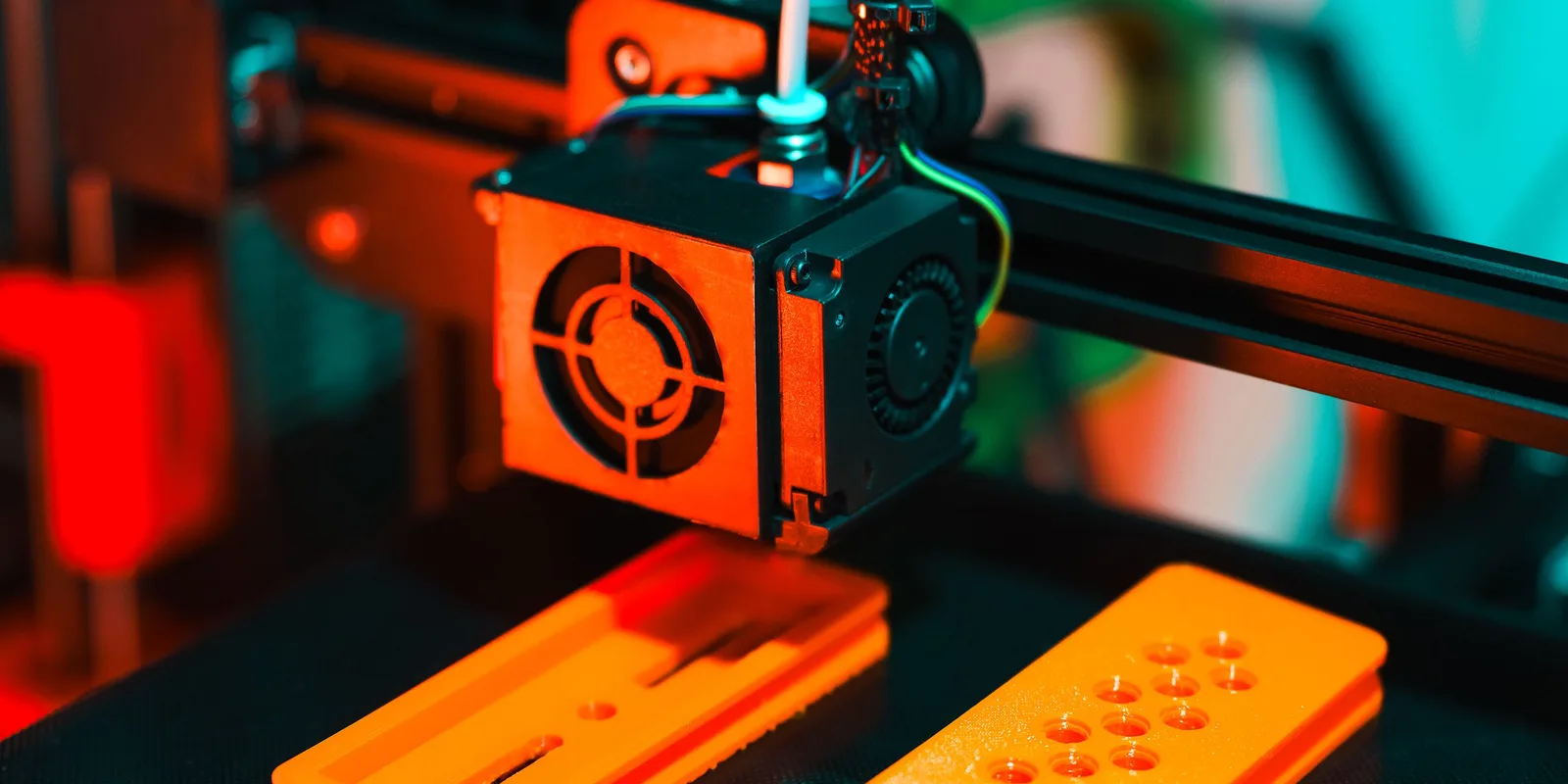

עצירה בשכבה הנכונה

כל תוכנות הפריסה הנפוצות תומכות בעצירה בגובה מסוים — לעיתים תחת השם “עצירה” ולעיתים כ”החלפת צבע”, שהיא אותו מנגנון בדיוק. התהליך המלא:

1. לפרוס את המודל כרגיל ולעבור לתצוגת התצוגה המקדימה
2. לגלול לגובה שבו הכיס כבר נפתח במלואו אך טרם החל להיסגר — כלומר השכבה האחרונה שבה עדיין רואים את החלל
3. להוסיף עצירה באותה שכבה
4. להתחיל את ההדפסה ולהמתין
5. כשהמדפסת עוצרת — להניח את התג בכיס, שטוח לחלוטין, בלי לכופף
6. לוודא שהוא אינו בולט מעל פני השכבה, ולהמשיך

הטעות השכיחה בשלב הזה היא עצירה שכבה אחת מאוחר מדי. אם הראש כבר התחיל לסגור את התקרה מעל הכיס, החלל קטן מהתג ואי אפשר להכניס אותו בלי לדחוף — ודחיפה מעקמת את הסליל. בספק, עדיף לעצור שכבה אחת מוקדם.

נקודה שכדאי להכיר: בזמן העצירה הראש מתרחק, אך משטח ההדפסה ממשיכה להתחמם. כדאי לעבוד מהר ולא להשאיר את ההדפסה עצורה לרבע שעה, במיוחד בחומרים שדורשים משטח הדפסה חם. וכדאי לבדוק את התג בטלפון לפני שממשיכים — זו הנקודה האחרונה שבה עוד אפשר להחליף אותו.

אם תוכנת הפריסה שלכם אינה מציעה עצירה מובנית, אפשר להשיג את אותה תוצאה בהוספת פקודת עצירה ידנית לקוד המכונה באותו גובה. רוב המדפסות מכירות פקודת עצירה סטנדרטית, ותוכנות הפריסה מאפשרות להזריק קוד מותאם בשכבה מסוימת — הפונקציה קיימת גם כשהיא אינה נקראת “עצירה”.

ועצה שחוסכת עוגמת נפש בייצור סדרתי: להדפיס יחידה אחת מקצה לקצה לפני שמריצים עשרים. ההדפסה הראשונה חושפת את כל מה שהמדריך לא יכול לחזות עבורכם — האם הכיס במידה, האם הגישור מצליח, האם הטווח מספיק דרך עובי הדופן שבחרתם, והאם העצירה נפלה בשכבה הנכונה.

איזה תג מתאים להטמעה

הקריטריון הראשון הוא עובי, והוא כמעט היחיד שמשנה. ככל שהתג דק יותר, כך הכיס רדוד יותר, הפגיעה בחוזק החפץ קטנה יותר וההדפסה נסגרת עליו בקלות.

מדבקות דקות הן הבחירה הטבעית לרוב המקרים. הן בעובי של עשיריות מילימטר בודדות, ולכן הכיס כמעט אינו מורגש במודל. אין צורך להסיר את הנייר המגן — התג ממילא נסגר בפלסטיק ואינו זקוק לדבק, ולעיתים הנייר אף עוזר לו לשבת שטוח.

דיסקיות ומחזיקי מפתחות עבים יותר, בסביבות המילימטר, ומתאימים לחפצים גדולים יחסית שבהם כיס עמוק אינו מפריע. בתמורה הם עמידים יותר לכיפוף בזמן ההנחה.

לעניין השבב עצמו — לרוב השימושים די בקישור, וכל הדגמים יספיקו. מי שמתכנן לכתוב תוכן ארוך יותר ימצא את החשבון המלא במאמר על ההבדל בין NTAG213 ל-NTAG215 ול-NTAG216. הכלל המעשי: לחפץ מודפס שנסגר לתמיד, עדיף שבב עם מרווח — כי אחרי הסגירה אי אפשר להחליף אותו.

מגוון התגים המתאימים נמצא בקטגוריית מוצרי ה-NFC, ובהם מדבקות בקוטר 10 מ”מ לכיסים קטנים ודיסקיות NTAG215 לחפצים גדולים יותר.

שני דברים שכדאי לא לבחור להטמעה. הראשון הוא תג ייעודי למתכת: שכבת הפריט שבו מיותרת כשאין מתכת בסביבה, היא מוסיפה עובי משמעותי, והיא אף מקטינה את הטווח. השני הוא כרטיס PVC קשיח בגודל כרטיס אשראי — הוא עבה מדי לרוב החפצים ודורש כיס שפוגע בחוזק המודל.

לעניין הקוטר, יש איזון פשוט: תג גדול יותר נקרא בטווח נוח יותר, אך דורש כיס רחב יותר. בחפצים קטנים כמו מחזיק מפתחות, תג בקוטר עשרה עד חמישה־עשר מילימטרים הוא לרוב הפשרה הנכונה — הטווח הקצר יותר אינו מפריע, כי ממילא מצמידים את הטלפון ישירות לחפץ.

חומרים — ומה חוסם את התג לחלוטין

רוב הפילמנטים שקופים לחלוטין לגלי הרדיו של NFC, ולכן שאלת החומר נוגעת כמעט רק לטמפרטורת משטח ההדפסה שנדונה למעלה. PLA הוא הבחירה הנוחה ביותר בזכות משטח ההדפסה הקר, וPETG עובד גם הוא כשצריך עמידות גבוהה יותר.

אבל יש קבוצה אחת שחוסמת את התג לגמרי: פילמנטים מחוזקים בסיבי פחמן. סיבי הפחמן מוליכים חשמל, ובכמות מספקת הם יוצרים בתוך הפלסטיק רשת מוליכה שמתנהגת כמסך אלקטרומגנטי — אותו עיקרון בדיוק שבגללו תג רגיל אינו עובד על משטח מתכתי. התוצאה אינה טווח קצר יותר אלא תג שאינו נקרא כלל.

זו תקלה מתסכלת במיוחד, כי היא מתגלה רק אחרי שההדפסה הסתיימה והתג כבר סגור בפנים. מי שרוצה בכל זאת חפץ מסיבי פחמן עם תג יכול להדפיס את השכבות שמעל התג בחומר רגיל ולהשאיר את הפחמן לשאר החפץ — אך פשוט יותר לבחור חומר אחר מלכתחילה.

שווה לציין גם את הכיוון ההפוך: פילמנטים עם חלקיקי מתכת מתנהגים בדומה, ובחומרים כאלה כדאי לבדוק לפני שמייצרים סדרה. הבדיקה פשוטה — להדפיס לוחית דקה בעובי הדופן המתוכנן, להניח עליה תג, ולנסות לקרוא דרכה.

שיקול נוסף שאינו קשור לחסימה אלא למראה: פילמנט שקוף למחצה יחשוף את התג מבעד לדופן, במיוחד בעובי דק. מי שרוצה הסתרה מלאה יבחר חומר אטום, ומי שדווקא רוצה שהתג ייראה — וזו בחירה עיצובית לגיטימית — ישתמש בשקיפות לטובתו.

ולעניין המילוי: הכיס צריך להיות מוקף בחומר מלא ולא במילוי דליל, אחרת התג ישקע או יזוז. רוב תוכנות הפריסה מוסיפות שכבות מלאות סביב חללים באופן אוטומטי, אך בכיסים גדולים כדאי לוודא זאת בתצוגה המקדימה. גם הדפסה בחומר גמיש אפשרית, אך שם התג עלול להתכופף בשימוש — ולכן כדאי למקם אותו באזור נוקשה יחסית.

שבע טעויות שחוזרות

שבע הנקודות הבאות אחראיות כמעט לכל מקרה שבו הטמעה נכשלת. המשותף להן הוא שכולן מתגלות מאוחר מדי — אחרי שהחפץ כבר סגור — ולכן שווה לעבור עליהן פעם אחת לפני ההדפסה הראשונה.

לכתוב את התג אחרי ההטמעה. אפשר, אך אין סיבה להסתכן. תג פגום שהתגלה אחרי הסגירה פירושו חפץ שלם לזריקה. יש לכתוב ולבדוק לפני ההנחה, ולוודא שוב ברגע העצירה.

לנעול את התג מוקדם מדי. נעילה לקריאה בלבד היא פעולה בלתי הפיכה, וחפץ מודפס אינו מאפשר להחליף את התג. כדאי לנעול רק אחרי שהתוכן נבדק סופית — ובדרך כלל עדיף להסתפק בהגנת סיסמה, שהיא הפיכה.

לכופף את התג כדי שייכנס. הסליל הוא חוט נחושת דק שמקיף את השבב, וכיפוף חד עלול לשבור אותו. ברגע שהמעגל נפתח התג מת ואין דרך לתקנו. אם הוא אינו נכנס בקלות — הכיס קטן מדי, ויש לתקן את המודל ולא את התג.

להטמיע ליד חלקי מתכת. מגנטים, ברגים או משקולות בתוך אותו חפץ יבטלו את התג בדיוק כפי שמשטח מתכתי מבטל תג מודבק. יש להרחיק אותם, או לבחור תג ייעודי למתכת עם שכבת פריט — נושא שהורחב במדריך ה-NFC המלא.

לשכוח את כיוון ההנחה. תג עגול נראה סימטרי, אך הצד שבו נמצא הסליל אינו זהה לצד השני מבחינת הטווח. כשמניחים תג עם נייר מגן, כדאי להניח אותו באותו כיוון בכל היחידות בסדרה — אחרת תקבלו פריטים שנקראים היטב ופריטים שנקראים בקושי, בלי סיבה נראית לעין.

לתכנן את הכיס לפי המפרט ולא לפי התג. מידות שמופיעות בדף מוצר הן נומינליות, ותגים מיצרנים שונים נבדלים בעשיריות מילימטר. יש למדוד את התג שהגיע בפועל — עם מד עובי אם יש, ואם לא, לפחות להשוות אותו למודל לפני ההדפסה.

מהחנות — רלוונטי לכתבה

מוצרי NFCמארז 5 כרטיסי NFC מעץ טבעי NTAG213 לכרטיסי ביקור חכמים ואוטומציה75 ₪ מוצרי NFCמדבקת NFC זעירה בקוטר 10 מ”מ NTAG213 Micro לתיוג מוצרים ואוטומציה75 ₪ מוצרי NFCתג מדבקה NFC עגול NTAG215 קוטר 25 מ”מ לתכנות חכם ואוטומציה60 ₪ מוצרי NFCכרטיס מתכת NFC יוקרתי – Matte Black Anodized49 ₪

← בחזרה למרכז הידעלקטגוריית NFC

שאלות נפוצות

הטמעת תג בהדפסה היא אחד המקרים שבהם שילוב של שתי טכנולוגיות פשוטות נותן תוצאה שנראית מורכבת בהרבה משהיא. כל מה שנדרש הוא כיס במידה נכונה, עצירה בשכבה הנכונה, וחומר שאינו חוסם — ומהנקודה הזו והלאה, החפץ שלכם מדבר.

ואם אתם מתלבטים איפה להתחיל, ההמלצה שלנו היא הדפסה אחת קטנה וחסרת סיכון: מחזיק מפתחות פשוט מ-PLA, עם כיס למדבקה דקה ודופן של מילימטר וחצי מעליה. הוא לוקח פחות משעה, הוא סלחני לטעויות מידה, והוא מלמד בפועל את כל מה שקראתם כאן — משכבת העצירה ועד לטווח הקריאה דרך הפלסטיק. מהיחידה השנייה והלאה, זה כבר תהליך שגרתי.
