הגדרות לייזר לעץ מלא — מייפל, אלון, אגוז, זית ובמבוק

עץ מלא הוא החומר שבו הלייזר הכי פחות שולט. בדיקט מישהו כבר דאג לאחידות; באקריליק המפעל; בצפחה הגיאולוגיה. בלוח אלון או אגוז אין אף אחד — יש סיבים שרצים לכיוון אחד, טבעות שמתחלפות בין קשה לרך, שרף שמתרכז בכיס, וקשר שיושב בדיוק באמצע הלוגו. אותה הגדרה נותנת שתי תוצאות על שני לוחות מאותו עץ, ולעיתים על שני קצוות של אותו לוח.

וזה גם מה שהופך אותו למתגמל: תוצאה על עץ מלא נראית כמו חפץ, לא כמו מוצר. המדריך הזה, השישי בסדרה, עובר על מיני העץ שעובדים ואלה שלא, על במבוק — שאינו עץ בכלל — ועל חמש המכונות: CO2 150W, CO2 80W, דיודה 20W, פייבר 30W ו-UV 5W. הרבה ממה שנכתב במדריך הדיקט תקף גם כאן — סרט מיסוך, פינים, שני מעברים — ולא נחזור עליו. מה שמותר להכניס למכונה בכלל: במדריך החומרים.

איזה עץ — סיבים, שרף וגוון

שלוש תכונות קובעות איך עץ מגיב ללייזר, ואף אחת מהן אינה "כמה הוא קשה".

מבנה הסיבים. עצים עם סיבים סגורים וצפופים — מייפל, דובדבן, אלמון (alder), אגוז — נחרטים חלק ואחיד, כי הקרן פוגשת אותו חומר בכל נקודה. עצים עם סיבים פתוחים — אלון ואפר (ash) — מורכבים מרצועות קשות ורכות לסירוגין, והלייזר מסיר את הרך יותר מהקשה: החריטה יוצאת מפוספסת, ותמונה עליהם נראית כאילו צולמה דרך תריס. אלון יפה לחיתוך ולמסגרות, פחות ללוגו עדין.

שרף. אורן, ארז, אשוח וטיק מכילים שרף ושמנים שנשרפים בחריטה, מכתימים את הסביבה בהילה צהבהבה, ומדביקים את האבק לעדשה. Trotec ממליצה במפורש להימנע מעצי מחט — לריך ואשוח — מסיבה נוספת: הטבעות שלהם מתחלפות בין קשה לרך בפער כה גדול, שאי אפשר לבחור הגדרה שמתאימה לשתיהן. אורן זול ונגיש, וזו הסיבה שרבים מתחילים ממנו ומתאכזבים.

גוון. החריטה בעץ כהה תמיד — חום עד שחור — ולכן הניגודיות נקבעת לפי הרקע. מייפל, אלמון ולימבה בהירים מאוד ונותנים ניגודיות גבוהה; אגוז יפה ויקר אבל החריטה עליו כמעט לא נראית ממרחק. דובדבן באמצע, עם גוון אדמדם שמתכהה בעצמו עם השנים. הכלל: לטקסט ולתמונות — עץ בהיר. לחיתוך צורות ולמסגרות — כל עץ.

ומה שבאמת יש במחסני העץ בארץ. מייפל ואלמון אינם תמיד זמינים, ומה שכן: אשור (בוק) — בהיר, סיבים סגורים, שרף נמוך, וזול יחסית; הוא התחליף המקומי הטוב ביותר למייפל, עם ניגודיות מעט פחותה. אלון ואגוז — זמינים ויקרים. ועץ זית, החומר הישראלי ביותר: צפוף, שמנוני, עם דוגמת סיבים מרהיבה שהופכת כל חריטה לחפץ. שני דברים לדעת עליו — השמן הטבעי שלו נשרף ומכתים אם לא מנקים לפני, והצפיפות הגבוהה דורשת יותר מכל עץ אחר ברשימה. בהגדרות של אגוז, ואז לאט יותר.

טבלת התאמה — מה כל מכונה מסוגלת לעשות

ההבדל מדיקט הוא בעובי. עץ מלא מגיע ב-10, 15 ו-20 מ"מ, ושם הפער בין 80 ל-150 ואט הופך מהבדל של מהירות להבדל של יכולת. וגם צפיפות: אגוז ואלון צפופים משמעותית מאלמון ומלימבה, ואותו עובי דורש מהם יותר אנרגיה — בדיודה זה ההבדל בין "עובר" ל"לא עובר".

ולחות — המשתנה שאף טבלה לא מזכירה. עץ מלא נמכר "מיובש בתנור" או "יבש אוויר", והשניים מתנהגים אחרת: עץ עם לחות גבוהה מאדה מים לפני שהוא מתפחם, החריטה יוצאת בהירה וחלשה, והחיתוך "לא עובר" בהגדרה שעבדה על לוח יבש. בקיץ הישראלי לוח שמאוחסן ליד קיר חיצוני סופג לחות תוך שבועות. לוח שמרגיש קריר או כבד מהצפוי — לתת לו שבוע בתוך הבית לפני שעובדים איתו. ואת ההגדרות שנמצאו בחורף, לבדוק שוב בקיץ.

CO2 — חריטה: הספק מלא, וגוון לפי המיקוד

הטבלה של Epilog לעץ — אותה טבלה כמו בדיקט — תקפה גם כאן: הספק 100%, מהירות לפי הספק המכונה. מה שמשתנה בעץ מלא הוא ההתאמה לפי מין העץ, ו-Trotec מנסחת את הכיוון: עצים רכים כמו צפצפה ובלזה דורשים פחות הספק ונחרטים בהיר; עצים קשים כמו אלון ודובדבן דורשים יותר ונחרטים כהה.

הנתונים מטבלת Fusion של Epilog. הדרך להתאים למין העץ: מתחילים מהשורה של המכונה, ולעץ בהיר ורך — אלמון, לימבה — מעלים מהירות ב-10–20%; לעץ צפוף — אגוז, אלון — מורידים. ל-CO2 150W כדאי לרדת בהספק ל-70–80% בעצים הבהירים, כי במהירות מלאה הם עדיין נשרפים יותר מדי. ל-CO2 80W: מהירות 65–70 לטקסט, וההתאמה לפי העץ מסביב.

המיקוד, כמו בדיקט, קובע את הגוון: פיזור של 0.5–2 מ"מ מעל פני השטח מכהה את החריטה, לפי Trotec. בעץ מלא יש לזה עוד שימוש: פיזור קל מחליק את ההבדל בין הסיבים הקשים לרכים, כי הקרן הרחבה יותר מפחמת את שניהם במקום להסיר רק את הרך. באלון ובאפר, פיזור של 1–1.5 מ"מ מוריד את ה"פסים" בחריטת שטח באופן ניכר.

וכיוון הסיבים — לחרוט לרוחבם. חריטת רסטר סורקת שורות אופקיות; כשהסיבים רצים במקביל לשורות, כל שורה נופלת בין סיבים או על סיב לאורך כל הדרך, והחריטה מפוספסת. כשהסיבים ניצבים לשורות הסריקה, כל שורה חוצה סיבים רכים וקשים לסירוגין וההבדלים מתמצעים. סיבוב הלוח ב-90 מעלות הוא לעיתים כל ההבדל בין תמונה שנראית טוב לתמונה שנראית מרוחה.

תמונות על עץ — מייפל, 600 DPI, ובלי היפוך. בניגוד לצפחה, שבה מה שהלייזר נוגע בו נהיה בהיר, בעץ מה שהוא נוגע בו נהיה כהה — כמו בהדפסה. לכן תמונה נכנסת כפי שהיא, בלי היפוך, ורק עם ניגודיות מוגברת מעבר למה שנראה נכון על המסך. מייפל ואלמון הם הרקע הבהיר והאחיד ביותר; אשור קרוב. ב-600 DPI נקודות הדיתרינג צפופות מספיק לגוונים רכים, ו-Epilog נותנת לזה שורה נפרדת בטבלה — מהירות גבוהה יותר מטקסט, כי הנקודות הבודדות דורשות פחות חום מקווים רציפים. הכלל היחיד: לא על אלון. הסיבים הפתוחים הופכים כל פנים לפסים.

CO2 — חיתוך עץ עבה

לחיתוך עץ מלא עד 12 מ"מ טבלת הדיקט של Epilog היא נקודת ההתחלה, עם התאמה לצפיפות: אלמון ולימבה נחתכים כמו דיקט מאותו עובי, אלון ואגוז דורשים 20–30% פחות מהירות. ומעבר ל-12 מ"מ — ההערה של Epilog היא כל השיטה: מעברים מרובים, והזזת המיקוד בין המעברים עד מרכז החתך.

הסיבה שזה עובד: הקרן ממוקדת בנקודה אחת ומתרחבת מעליה ומתחתיה. בעץ 20 מ"מ, מיקוד על פני השטח נותן קרן צרה למעלה וקרן רחבה וחלשה למטה — החתך יוצא בצורת V ונתקע. מיקוד שיורד בכל מעבר — 0, 5, 10 מ"מ — שומר על קרן צרה בעומק שבו היא עובדת. ב-CO2 150W אלמון 20 מ"מ עובר בשניים־שלושה מעברים כאלה; ב-80 ואט, 12 מ"מ בשניים, ומעבר לזה הדופן מתפחמת יותר משהיא נחתכת.

שלושה דברים שעץ עבה דורש ודיקט לא. הראשון: עדשה ארוכה — Trotec ממליצה על 2–2.5 אינץ׳ לחיתוך עבה, כי עומק המיקוד שלה גדול יותר. השני: תדר נמוך ואוויר חזק — הפיח מחתך עמוק צריך לצאת מתעלה צרה, ופייה צרה עם זרם ממוקד היא מה ש-Trotec מציינת. השלישי: סבלנות — לוח עבה מתחמם, ומעבר שלישי מיד אחרי השני על עץ לוהט מתפחם יותר. הפסקה של דקה בין מעברים נותנת דופן נקייה יותר.

וקשרים: קשר בעץ הוא אזור צפוף ושרפי שהקרן עוברת לאט. חיתוך שמתוכנן דרך קשר ייתקע שם גם בהגדרה שעובדת בכל שאר הלוח. לפני שממקמים קובץ על לוח עץ מלא — להסתכל עליו, ולהזיז את הקו.

וכיוון החיתוך ביחס לסיבים משנה גם הוא. קו שנחתך לאורך הסיבים עובר בין סיב לסיב — מהר, אבל עם נטייה של הדופן להתפצל קלות לאורך הסיב; קו שנחתך לרוחבם חוצה סיב אחר סיב — איטי מעט יותר, ונקי. בחלקים דקים וארוכים, כמו רצועות של 5 מ"מ רוחב, כדאי לסדר את הקובץ כך שהאורך ניצב לסיבים: החלק חזק יותר ולא נשבר לאורך. וחלקים קטנים שנחתכים מלוח עבה נופלים דרך הרשת או נתקעים בה בזווית — גשרים קטנים של 0.3 מ"מ בקובץ, שמשאירים את החלק מחובר ונשברים באצבע, חוסכים דיג בתחתית המכונה.

דיודה 20W — עץ בהיר, ובסבלנות

דיודה על עץ מלא עובדת לפי אותם כללים כמו על דיקט, עם הבדל אחד גדול: הצפיפות. xTool מפרסמת לאגוז שחור 3 מ"מ חיתוך ב-100% הספק ובמהירות 4 מ"מ לשנייה במכונת 10 ואט — ואגוז הוא הקצה הצפוף. לימבה 3 מ"מ במכונת 20 ואט: 6 מ"מ לשנייה, במעבר אחד.

הנתונים מטבלת החומרים של xTool, עם ציון המכונה בכל שורה — כי כאן ההבדל בין 5, 10 ו-20 ואט אינו רק מהירות. ל-20 ואט, אגוז 3 מ"מ יעבור בסביבות 8 מ"מ לשנייה — הכפלה מהנתון של 10 ואט, כנקודת התחלה. ועץ עבה מ-6 מ"מ בדיודה, גם בהיר, הוא עבודה של מעברים רבים ועשן רב; אין טעם.

מה הדיודה עושה טוב במיוחד בעץ מלא: חריטה. הנקודה הקטנה שלה נותנת פרטים עדינים על מייפל ואלמון, והמהירויות הנמוכות שלה — שהן חיסרון בחיתוך — נותנות בחריטה זמן שהייה שמפחם עמוק וכהה. תמונה על מייפל בדיודה 20W אינה נופלת מ-CO2 בניגודיות, רק איטית ממנה. ובמכונה פתוחה על עץ בהיר — משקפי מגן, כי הפיזור של הכחול מעץ בהיר הוא מהחזקים שיש.

במבוק — לא עץ, ומתנהג אחרת

במבוק הוא עשב, לא עץ, ולוחות הבמבוק שנמכרים — קרשי חיתוך, תחתיות, לוחות למגשים — הם רצועות במבוק דקות שהודבקו זו לזו בלחץ. זה נותן לו שלוש תכונות ייחודיות בלייזר.

ניגודיות מצוינת. הרקע בהיר ואחיד, והחריטה מתפחמת לחום כהה. Thunder Laser מציינת ש-CO2 הוא הבחירה הטובה ביותר לבמבוק, ושדיודה מתאימה גם היא לחריטה. בהגדרות, במבוק מתנהג כמו עץ קשה בהיר — נקודת ההתחלה של מייפל.

הפרקים והדבק. הפרקים של הבמבוק — הטבעות הכהות שרואים לאורך הרצועות — צפופים מהשאר, ובחריטה עמוקה הם בולטים; בחריטה רדודה כמעט לא. וקווי הדבק בין הרצועות מתנהגים כמו בדיקט: עשן, ולעיתים גשר בחיתוך. הדבק בקרשי חיתוך הוא לרוב על בסיס פורמלדהיד או PVA — שאיבה טובה, כמו תמיד.

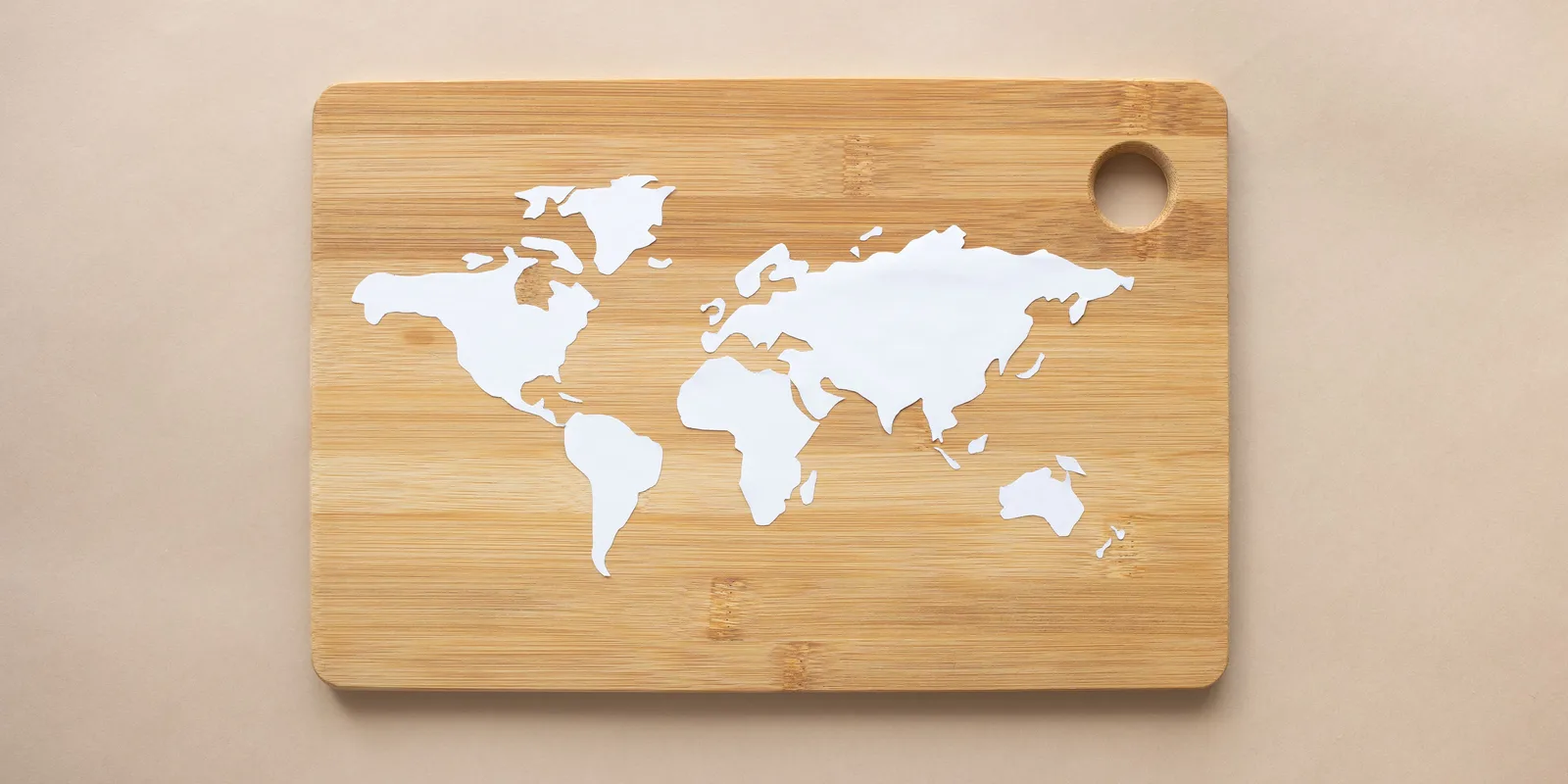

וקרשי החיתוך — הפרויקט שמוכר. קרש במבוק חרוט הוא מוצר מתנה מובהק, ויש בו שני כללים. הראשון: לחרוט על צד אחד ולהשאיר את השני לחיתוך — סכין על חריטה מלכלכת אותה. השני: שמן אחרי, לא לפני. xTool ממליצה, בהנחיות הבמבוק שלה, למרוח שמן מינרלי המתאים למזון על האזור החרוט לגימור כהה ועמוק יותר — והשמן גם אוטם את החריטה מפני לחות ושאריות מזון. קרש שמגיע משומן מהמפעל צריך ניגוב יסודי באלכוהול לפני החריטה, אחרת השמן נשרף ומכתים.

וחיתוך במבוק — רק דק, ורק ב-CO2. לוחות במבוק דקים של 3–5 מ"מ נחתכים יפה, בקצה חום־בהיר ובהגדרות של עץ קשה. קרשי חיתוך של 10–18 מ"מ הם סיפור אחר: הצפיפות, קווי הדבק והפרקים הופכים אותם לאחד החומרים הקשים ביותר לחיתוך מלא, גם ב-150 ואט. מי שרוצה קרש בצורה מיוחדת — קונה אותו כבר חתוך, או חותך במסור ומעגל את הקצוות; הלייזר עושה את החריטה. בדיודה, במבוק הוא חומר חריטה בלבד.

פייבר 30W ו-UV 5W

פייבר — לא לעץ, וגם לא לבמבוק. 1,064 ננומטר נבלעים חלש בתאית, ומה שנבלע מתרכז לנקודה זעירה ולוהטת. על עץ כהה כמו אגוז אפשר לקבל סימון שטחי, אבל הוא אינו אחיד ואינו שווה את הניסיון. במכונות משולבות — עץ בדיודה.

UV — הכלי לעץ מגומר. ב-355 ננומטר העץ נבלע היטב, והפירוק הקר מסמן קו כהה וחד בלי הילת החריכה שמקיפה כל חריטת CO2. היתרון האמיתי שלו בעץ מלא: סימון על מוצר שכבר גומר — קופסת עץ עם לכה, עט, לוח חיתוך משומן — בלי לשרוף את הגימור סביב. CO2 היה משאיר טבעת דביקה של לכה שרופה; UV לא. הספק של 5 ואט מגביל אותו ללוגו ולכיתוב קטן, ולא לשטחים.

הדוגמה שממחישה את החלוקה: נגר שמייצר רהיטים ורוצה לוגו קטן על כל פריט. CO2 ידרוש לחרוט לפני הגימור, או למסך ולגמר מחדש — שלב נוסף בכל רהיט. UV מסמן על הרהיט המוגמר, בעשר שניות, בלי לגעת בלכה. זה המקרה היחיד בעץ שבו המכונה הקטנה והאיטית היא הנכונה, וזה בדיוק כי היא לא עושה מה ש-CO2 עושה.

גימור — הצעד שהופך חריטה למוצר

בעץ מלא הגימור אינו תוספת; הוא מה שקובע אם החריטה תיראה כך גם בעוד שנה. שלוש גישות, לפי המוצר.

שמן. שמן דני, שמן טונג, או שמן מינרלי למוצרי מזון — מורחים אחרי החריטה, נותנים לספוג, ומנגבים עודף. השמן מכהה את החריטה, מעמיק את גוון העץ סביבה, ואוטם את הפיח במקום. זה הגימור הנכון לקרשים, למגשים, לכל מה שנוגעים בו.

שעווה. שכבה דקה של שעוות דבורים או שעוות רהיטים על שלט או מסגרת. פחות עמוק משמן, יותר ברק, ומהיר. לא לפני החריטה — שעווה שנשרפת מכתימה. ועל קרשים ומגשים למזון — לא שעוות רהיטים, אלא שעוות דבורים או שמן מינרלי בלבד, כי מה שנוגע במזון צריך להתאים לזה.

ואם הלוח כבר גומר? לכה או שמן שנשרפים בחריטת CO2 משאירים הילה דביקה סביב כל אות. הפתרון: סרט מיסוך על השטח, חריטה דרכו, הסרה — ואז שכבת גימור נוספת רק על האזור החרוט. או UV, שלא נוגע בגימור. ומה שלא עושים: לחרוט על עץ צבוע בצבע שאינו ידוע — צבעים מכילים חומרים שלא רוצים לשרוף.

מילוי צבע — הטכניקה שנותנת שלט "מקצועי" מעץ בהיר. חורטים דרך סרט מיסוך, ואז — לפני שמסירים אותו — מורחים צבע אקרילי לתוך החריטה. הסרט מגן על השטח סביב, הצבע נכנס רק לשקע, ומסירים את הסרט כשהצבע עדיין לח. התוצאה: אותיות בצבע חד על עץ טבעי, בלי מריחות. עובד מצוין על אשור ומייפל, ופחות על אלון — הצבע מחלחל לסיבים הפתוחים מתחת לסרט. לצבע לבן על אגוז זו הדרך היחידה לקבל ניגודיות אמיתית.

טבלת ניסיון לעץ מלא — לפי המין, לא לפי העובי

בדיקט מודדים לפי עובי. בעץ מלא מודדים לפי מין — ואז לפי עובי. מייפל 6 מ"מ ואלון 6 מ"מ הם שני חומרים, וקובץ הגדרות שמסודר לפי "6 מ"מ" יטעה בכל פעם.

1. מטריצת אפורים לחריטה — הספק 100, שש מהירויות — על כל מין עץ חדש, על שארית מאותו לוח
2. אותה מטריצה בסיבוב 90 מעלות — לראות מה כיוון הסיבים עושה לפני שמתחייבים
3. חיתוך: ריבועים בהספק מלא ומהירות יורדת, עד שהראשון נופל לבד; לבדוק את הדופן
4. לעץ עבה: שני מעברים עם מיקוד יורד מול מעבר אחד — הדופן זו לצד זו
5. לשמן פינה של הריבוע ולראות את הגוון הסופי, לא את הגוון היבש
6. לתייק לפי מין ועובי — "אלון 6" ו"מייפל 6" בשני כרטיסים

ולוח מאותו מין ממקור אחר הוא לוח חדש. אלון אירופי ואלון אמריקאי, מייפל קשה ומייפל רך, במבוק מספק אחד ומספק שני — צפיפות שונה, לחות שונה, דבק שונה. חמש דקות על שארית — ועל השארית עצמה, בעט, שם העץ, העובי, המכונה והתאריך. שארית עם כיתוב היא כרטיס בספרייה; שארית בלי כיתוב היא פסולת שנראית חשובה.

בעיות נפוצות ומה גורם להן

ההתעקמות ראויה להסבר, כי היא מפתיעה מי שרגיל לדיקט. לוח עץ מלא נושא מתחים פנימיים מהייבוש, והשכבות שעל פני השטח ובאמצע לחות שונה. כשחותכים ממנו רצועה דקה או צורה ארוכה, המתח משתחרר לצד אחד והחלק מתעקם — לעיתים תוך דקות מהחיתוך. דיקט אינו עושה זאת כי השכבות שלו מסודרות בכיוונים מנוגדים ומבטלות זו את זו. הפתרון: עץ שיובש ויושן כראוי, חלקים שאינם ארוכים וצרים, ולחלקים שחייבים להיות ישרים — דיקט מצופה פורניר של אותו עץ.

מהחנות — רלוונטי לכתבה

לוחות פרספקס (אקרילוח פרספקס (אקריל) עם פתיתים מנצנצים במגוון צבעים עובי 3 מ”מ – אדום24 ₪ לוחות פלסטיק דו שכלוח פלסטיק דו-שכבתי לחריטה בלייזר בעובי 1.3 מ”מ (מגוון שילובי צבעים) – לוח שלם 120X60 ס”מ139 ₪ 149 ₪ לוחות פלסטיק דו שכלוח פלסטיק דו-שכבתי לחריטה בלייזר בעובי 1.3 מ”מ (מגוון שילובי צבעים) – שליש לוח 40X60 ס”מ49 ₪ 59 ₪ לוחות פרספקס (אקרילוח פרספקס (אקריל) ניאון שקוף זרחני וצבעוני עובי 3 מ”מ – צהוב24 ₪

← בחזרה למרכז הידעלקטגוריית חיתוך בלייזר

שאלות נפוצות

בעץ מלא, ההחלטה הראשונה היא המין ולא ההגדרה: מייפל או אלמון לכל מה שצריך להיקרא, אגוז ואלון לכל מה שצריך להיראות, ואורן לשום דבר. אחר כך — סיבים לרוחב הסריקה, שני מעברים בעץ עבה, ושמן בסוף. המדריך הבא בסדרה: הגדרות לייזר לעור — החומר שבו הריח הוא חלק מהעבודה, וההבדל בין צמחי לכרומי הוא ההבדל בין מוצר לסכנה.
