הגדרות לייזר לאבן צפחה — חריטה שנראית מקצועית מהניסיון הראשון

אבן צפחה היא החומר שנותן את התוצאה המרשימה ביותר ביחס למאמץ, מכל מה שאפשר להכניס למכונת לייזר. אין הגדרות עדינות, אין קצה שצריך לצאת מלוטש, אין סוג יצוק וסוג מגולגל. הלייזר מסיר שכבה דקה מפני השטח השחורים, חושף גוון אפור־בהיר, והניגודיות שנוצרת נראית כאילו מישהו עבד עליה שעות. בפועל זה מעבר אחד, בלי צבע ובלי מילוי.

זה גם החומר שבו הפערים בין המכונות הכי קטנים. אקריליק שקוף מבדיל בין מכונה שיכולה למכונה שלא; צפחה כמעט לא. חמש המכונות שבסדרה — CO2 150W, CO2 80W, דיודה 20W, פייבר 30W ו-UV 5W — כולן מסמנות צפחה. ההבדל הוא באופי התוצאה, בעומק ובמה שקורה סביב הסימון, וזה מה שהמדריך הזה מסדר.

זהו המדריך השני בסדרה לפי חומר, אחרי המדריך לאקריליק. הוא מניח שכבר ברור מה מותר להכניס למכונה — אם לא, התחילו במדריך החומרים האסורים והמותרים בלייזר.

למה צפחה סלחנית כל כך

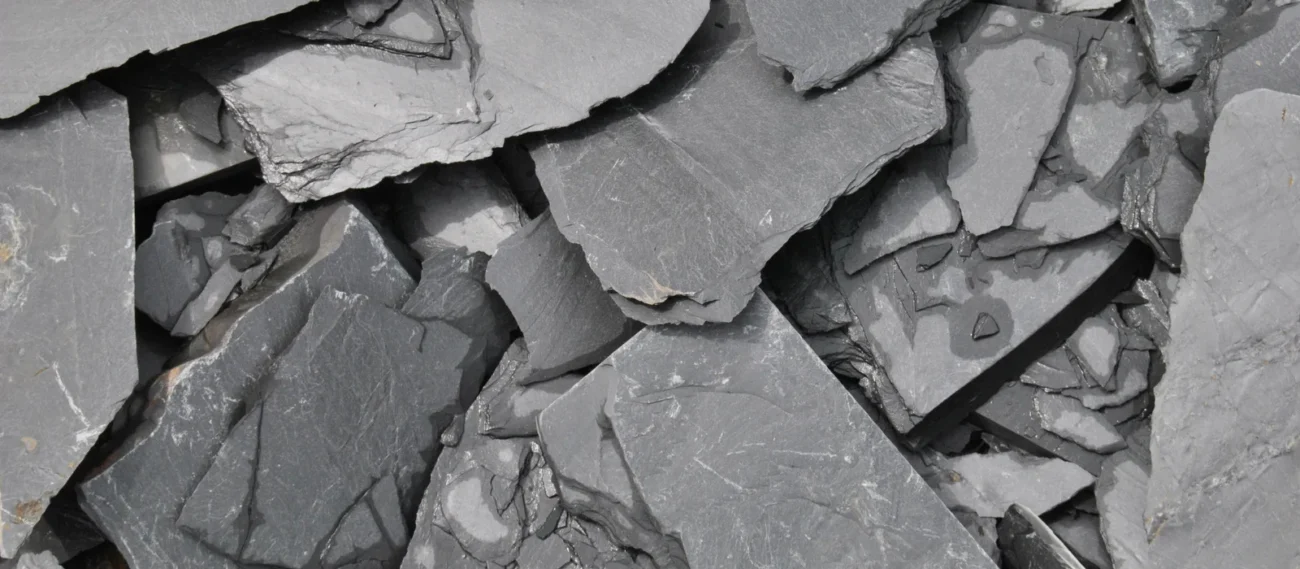

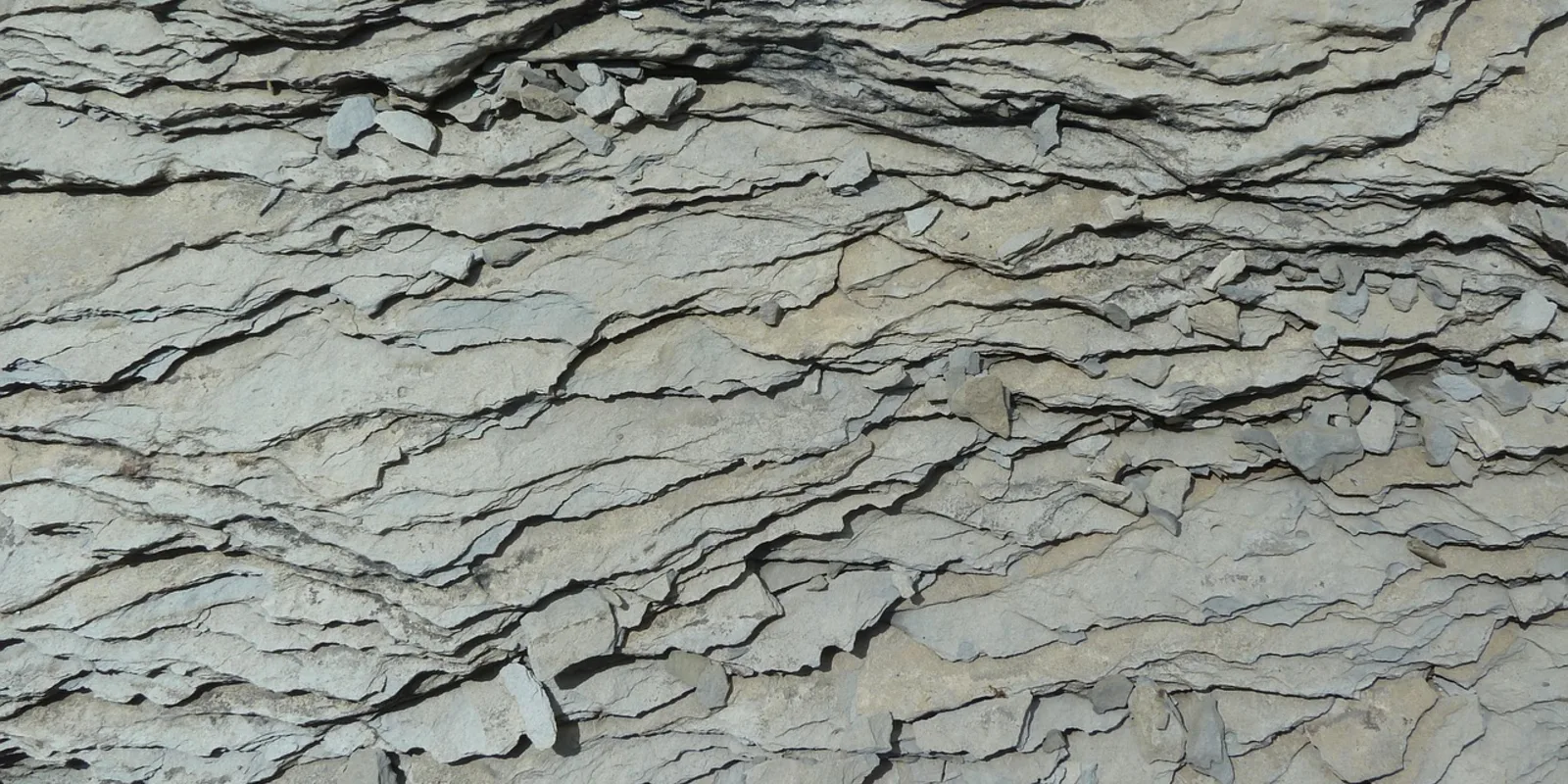

צפחה היא סלע משקע שנדחס לשכבות דקות ומקבילות, ולכן היא נפרדת ללוחות שטוחים — זו הסיבה שמכסים בה גגות מאות שנים. פני השטח שלה מט, כהה, ומורכב ממינרלים שבולעים אור בכל אורך גל שהלייזר מייצר. אין כאן שקיפות שמעבירה את הקרן הלאה ואין ברק שמחזיר אותה.

ומה שהלייזר עושה לה אינו שריפה. בעץ החומר מתפחם, באקריליק הוא מתאדה. באבן הקרן מסירה שכבה מיקרוסקופית מפני השטח בתהליך שנקרא אבלציה תרמית — כפי ש-xTool מתארת במדריך האבן שלה. מה שנחשף מתחת הוא החומר עצמו, בגוון בהיר יותר, כי הוא לא עבר את החשיפה לאוויר ולמים שהכהתה את פני השטח. הניגודיות אינה צבע שנוסף; היא האבן עצמה.

יש לזה שתי השלכות שכדאי להפנים לפני שנוגעים בהגדרות. הראשונה: עומק אינו המטרה. הניגודיות מושגת בשכבה הראשונה, ומעבר לה רק מסירים עוד אבן בלי להרוויח בהירות — ולעיתים מפסידים, כי חריטה עמוקה מדי מתחילה לקלף שכבות ולהשאיר קצוות מחוספסים. השנייה: כל לוח שונה. זו אבן טבעית, וגם בתוך אותו משלוח יש לוחות שחורים יותר ולוחות אפורים יותר, צפופים יותר ורכים יותר. אותה הגדרה תיתן תוצאה מעט שונה על כל אחד, וזה חלק מהאופי של החומר ולא תקלה.

בארץ היא נמכרת גם תחת השם בזלת, והלוחות שבחנות מופיעים כאבן בזלת (צפחה / SLATE) שחורה — תחתיות 10×10 ועגולות בקוטר 10 ס”מ במארזים, ולוחות מלבניים ועגולים עד 30×40 ס”מ. כולם אבן טבעית לא מצופה, וזה חשוב: לוח מצופה בלכה או בשעווה מתנהג אחרת לגמרי, ומה שכתוב כאן מתייחס לאבן חשופה.

טבלת התאמה — מה כל מכונה מסוגלת לעשות

הדבר הראשון שצריך לומר ברור: צפחה אינה נחתכת בלייזר. באף מכונה, באף הספק. זו אבן, והדרך היחידה לחתוך אותה היא דיסק יהלום עם מים. כל מה שבמדריך הזה הוא חריטה וסימון — ואת הצורה מקבלים מהלוח כפי שהוא נקנה.

השורה של הדיודה היא החדשות הטובות למי שמתחיל. באקריליק, הדיודה הייתה המכונה המוגבלת; בצפחה היא בבית. פני השטח הכהים בולעים את הקרן הכחולה במלואה, והתוצאה — אפור־לבן בהיר על שחור — היא בין הניגודיות הגבוהות ביותר שדיודה מסוגלת להפיק על חומר כלשהו. אם קניתם מכונת דיודה ואתם מחפשים את המוצר הראשון שייראה מקצועי, זה הוא.

הפייבר הוא המקרה המעניין. ב-1,064 ננומטר הקרן נבלעת במינרלים שבאבן, והמכונה חזקה מספיק כדי להסיר חומר בכמות — xTool מדגימה חריטה עמוקה ותבליטים תלת־ממדיים באבן עם מכונת הפייבר שלה. אבל הניגודיות שנוצרת פחות חדה מזו של CO2 או דיודה, כי החום המרוכז נוטה להתיך את המינרלים במקום לחשוף שכבה בהירה. פייבר על צפחה הוא כלי לעומק ולמרקם, פחות לכיתוב שצריך לקרוא ממרחק.

ו-UV, כמו תמיד, עושה דבר אחד מצוין. ב-355 ננומטר הסימון מתבצע בפירוק מולקולרי במקום בחום, ולכן השכבה שמוסרת דקה במיוחד וכמעט אין אבק. ComMarker מתארת את התוצאה כאפור־בהיר עד לבן על המשטח המט, בניגודיות גבוהה כבר בעומק שטחי — בדיוק מה שצריך ללוגו קטן או לכיתוב עדין, ובדיוק מה שלא צריך ללוח 30×40 שדורש שעות ב-5 ואט.

הכנה — שלוש דקות שקובעות את התוצאה

בצפחה ההכנה חשובה יותר מההגדרות, וזה משפט שלא נכון ברוב החומרים. הסיבה היא שהחומר סלחני להספק אבל רגיש מאוד לכל מה שיושב על פני השטח.

ניקוי. לוחות צפחה מגיעים עם אבק דק מהחיתוך במחצבה, ולעיתים עם שמן מהאריזה או מהידיים. שכבת אבק דקה מפזרת את הקרן ומרככת קצוות של כיתוב, ושמן נשרף ומשאיר כתם חום סביב הסימון. ניגוב באלכוהול איזופרופילי ומטלית שאינה משאירה סיבים, ואז המתנה של דקה שיתייבש. זה לא שלב אופציונלי.

מיקוד — הבעיה האמיתית של צפחה. הלוח אינו שטוח. יש לו גלים, שקעים ופינות שגבוהות במילימטר מהמרכז, ובמכונות עם עומק מיקוד קצר — דיודה במיוחד — מילימטר הוא ההבדל בין סימון חד למרוח. הפתרון: למקד על הנקודה הגבוהה ביותר בשטח החריטה, לא על הפינה. ובלוחות גדולים עם הפרש גובה ניכר, לפצל את העבודה לשני אזורים ולמקד מחדש. תחתיות קטנות בדרך כלל שטוחות מספיק כדי לא לחשוב על זה.

ייצוב. תחתית עגולה מתגלגלת, ולוח עם גב לא ישר מתנדנד. פיסת נייר מקופלת מתחת לפינה הנמוכה פותרת את זה, ולעבודה חוזרת על אותה מידה שווה לחתוך תבנית מדיקט עם חור בגודל הלוח — הלוח נכנס, יושב במקום, וכל חריטה נוחתת באותה נקודה בדיוק.

סרט מיסוך — כשהגימור סביב הסימון חשוב. החריטה מייצרת אבק אפור דק שמתיישב על הלוח ובולט על השחור. סרט העברה או סרט מיסוך נייר על השטח כולו, לפני החריטה, אוסף את האבק ומוסר אחריה בשלמות. בתחתיות שנמכרות זה מה שמפריד בין מוצר שנראה חדש למוצר שנראה מאובק.

CO2 — הגדרות חריטה

ב-CO2 צפחה היא עבודה מהירה. הכלל הפוך מחיתוך אקריליק: מהירות גבוהה, הספק נמוך עד בינוני, מעבר אחד. המטרה היא להסיר את השכבה הכהה ולא לחפור, ובאבן שרוב הניגודיות שלה נמצאת בשכבה הראשונה — עודף הספק רק מוסיף אבק ומקלף קצוות.

Epilog אינה מפרסמת שורה נפרדת לצפחה, אבל טבלת החומרים הרשמית שלה לסדרת Fusion כוללת שיש, שהוא אבן קשה יותר — ולכן נקודת התחלה שמרנית לצפחה. ההגדרות שם ניתנות לפי הספק המכונה, וזה מה שהופך אותן לשימושיות במיוחד:

שימו לב למגמה: המהירות קבועה על 90 בכל ההספקים, ורק ההספק יורד ככל שהמכונה חזקה יותר. ב-120 ואט חורטים תמונה ב-25% בלבד. ל-CO2 150W ההמשך של אותו קו מביא לסביבות 20% — ובצפחה, שרכה משיש, אפשר להתחיל אפילו מ-15% ולעלות. ל-CO2 80W נקודת ההתחלה היא בין העמודות 60 ו-120, בסביבות 30–35%.

Epilog מוסיפה הערה שתקפה לצפחה עוד יותר משיש: כל אבן שונה, ולכן להתחיל נמוך ולהעלות בריצה שנייה אם צריך. ריצה שנייה על צפחה כמעט לא פוגעת בתוצאה, ואילו ריצה ראשונה בהספק גבוה מדי כבר קילפה את הקצוות ואין דרך חזרה.

לגבי הרזולוציה: 300 DPI לתמונות ו-600 לטקסט נראה הפוך, אבל זה בכוונה. בתמונה, הדיתרינג — פיזור הנקודות שיוצר את גווני האפור — צריך מרווח כדי שהנקודות יישארו נפרדות; ב-600 הן מתמזגות לכתם. בטקסט אין גוונים, רק קצוות, וקצה חד דורש נקודות צפופות. עוד על תמונות בסעיף נפרד בהמשך.

עזר אוויר ב-CO2 על צפחה משרת מטרה אחרת מאשר באקריליק: הוא לא משפר את הסימון, אלא מרחיק את האבק מהעדשה. אבן מייצרת חלקיקים מינרליים שאינם נשרפים ואינם מתאדים — הם פשוט מרחפים ומתיישבים, כולל על האופטיקה. זרם אוויר עדין מספיק; חזק מדי מעיף אבק על הלוח עצמו ומלכלך את השטח שעוד לא נחרט.

דיודה 20W — החומר הטוב ביותר שלה

אם יש חומר אחד שבו לייזר דיודה של 20 ואט אינו נחות ממכונת CO2 יקרה פי עשרה — זה צפחה. הקרן הכחולה נבלעת לחלוטין בשחור, ההספק הנדרש נמוך, והתוצאה לבנה ובהירה. xTool מציינת בפשטות שצפחה היא מהחומרים הקלים ביותר למכונות שלה.

שתי השורות נראות סותרות, והן לא. הטבלה הרשמית של xTool מציגה טווח שמרני שמתאים לכל מכונות הדיודה שלה, מ-10 ואט ומעלה, ובמהירות “בינונית” שאינה מוגדרת. ההגדרה הקהילתית מייצגת מה שמשתמשי מכונה ספציפית של 20 ואט מצאו בפועל: הספק גבוה בהרבה, אבל במהירות גבוהה בהרבה. האנרגיה לנקודה — הספק חלקי מהירות — קרובה בין השתיים. זה בדיוק מה שאחוזי הספק לבד לא מספרים, וזו הסיבה שטבלת ניסיון עדיין נחוצה.

מה שכן אפשר לומר בביטחון: בדיודה 20W, צפחה עובדת בטווח רחב. 40% במהירות בינונית ו-80% במהירות גבוהה יתנו שתיהן תוצאה טובה, וההבדל יהיה בבהירות הלבן ובכמות האבק. הטעות היחידה שבאמת אפשר לעשות היא איטי מדי בהספק מלא — ואז האבן מתחממת עד שהיא נסדקת או מקלפת שכבה שלמה.

המיקוד בדיודה קריטי יותר מבכל מכונה אחרת. עומק המיקוד של דיודה קצר, ובלוח צפחה גלי זה אומר שפינה אחת תצא חדה והשנייה מרוחה. הקפידו למקד על הנקודה הגבוהה, ובלוחות גדולים — לפצל. ואם המכונה פתוחה, זכרו שסימון צפחה מייצר אבק מינרלי דק שלא נעלם לבד: מסכה פשוטה בזמן העבודה, ומשקפי מגן שמתאימים לאורך הגל — במכונה פתוחה אין תחליף להם.

פייבר 30W ו-UV 5W — שני הקצוות

פייבר: עומק במקום ניגודיות. מכונת פייבר על צפחה מסירה חומר במהירות ובכמות, ומייצרת חריטה שמורגשת באצבע ולא רק נראית. זה פותח אפשרויות שאין ב-CO2 — תבליטים, מדרגות עומק, טקסטורות תלת־ממדיות — אבל הסימון עצמו פחות לבן. החום המרוכז של 1,064 ננומטר נוטה להתיך את המינרלים בקצה במקום להשאיר אותם חשופים ובהירים, והתוצאה אפורה־כהה יותר מזו של דיודה. פייבר הוא הבחירה כשהעומק הוא המטרה; לכיתוב שצריך לקרוא ממרחק, לא.

הגדרות פייבר על אבן אינן מתפרסמות בטבלאות היצרנים כפי שמתפרסמות למתכת — Epilog, למשל, אינה כוללת אבן בטבלת הפייבר שלה כלל. נקודת ההתחלה המעשית היא הגדרות סימון עמוק למתכת, במהירות גבוהה יותר, ומשם בטבלת ניסיון.

UV: הסימון הכי נקי, והכי איטי. ב-355 ננומטר הקרן שוברת קשרים מולקולריים בשכבה העליונה בלי לחמם את מה שמתחתיה. שלוש תוצאות מעשיות: כמעט אין אבק, כי החומר מתפרק ולא מתפורר; אין אזור מושפע חום, ולכן הקצוות חדים גם בכיתוב של מילימטרים בודדים; ואין סיכון לקילוף, כי העומק שטחי מאוד. ComMarker מתארת את הסימון כאפור־בהיר עד לבן על המשטח המט — ניגודיות גבוהה כבר בעומק המינימלי.

המחיר של כל זה הוא זמן. 5 ואט מכסים שטח לאט, ולוח 20×30 ס”מ עם מילוי גדול יכול לקחת שעה ומעלה. UV על צפחה הוא כלי ללוגו על תחתית, לכיתוב שם על לוחית, לפרטים שצריכים להיות מושלמים — לא לייצור סדרתי של לוחות גדולים.

חריטת תמונות על צפחה

צפחה היא האבן הטובה ביותר לחריטת תמונות, ולא במקרה: הרקע השחור האחיד והלבן שנחשף נותנים את טווח הגוונים הרחב ביותר שאפשר לקבל על חומר טבעי. תמונה שחור־לבן טובה על צפחה נראית כמו הדפס, ולא כמו חריטה.

ההכנה של הקובץ חשובה יותר מההגדרות. להמיר לגווני אפור, להעלות ניגודיות מעבר למה שנראה נכון על המסך — כי הלייזר מאבד את הגוונים הביניים — ולוודא שהאזורים הבהירים בתמונה הם באמת בהירים. זכרו את ההיפוך: על צפחה, מה שהלייזר נוגע בו נהיה בהיר. תמונה שנראית נכון על המסך תצא בנגטיב אם לא הופכים אותה. רוב התוכנות עושות זאת בהגדרה אחת של “חומר כהה”; שווה לוודא לפני שמריצים.

הרזולוציה — 300 DPI ב-CO2, 254 בדיודה — נמוכה בכוונה, כדי שנקודות הדיתרינג יישארו נפרדות. ואם עולים ל-400–500 לפרטים עדינים במיוחד, xTool ממליצה להוריד את ההספק במקביל: הנקודות הצפופות מרכזות חום, וצפחה שמתחממת יותר מדי מקלפת. הכלל של “יותר רזולוציה, פחות הספק” שראינו באקריליק תקף כאן באותה מידה.

ובחירת הדיתרינג משנה יותר ממה שנדמה. רוב התוכנות מציעות כמה אלגוריתמים לפיזור הנקודות, והם אינם שקולים על אבן. אלגוריתמים “מפוזרים” כמו Floyd–Steinberg או Jarvis נותנים גוונים רכים ומתאימים לפנים ולנופים; דיתרינג מסודר בתבנית (ordered) מייצר מרקם גלוי שנראה טוב בגרפיקה ורע בתמונות של אנשים. ומה שנכון לכל אלגוריתם: תמונת מקור חדה עם תאורה טובה. הלייזר אינו משפר תמונה חלשה — הוא רק חושף את החולשה שלה על לוח שאי אפשר למחוק.

אחרי החריטה — הניגודיות יכולה להכפיל את עצמה

הלוח יוצא מהמכונה עם סימון אפור־בהיר על רקע שחור־מט, ומכוסה בשכבת אבק דקה. מה שעושים בחמש הדקות הבאות משנה את התוצאה הסופית לא פחות מכל מה שקדם.

ניקוי. מטלית לחה במים, בעדינות, ולא מברשת. האבק המינרלי שנשאר בחריטה מכהה אותה מעט, וניקוי חושף את הבהירות המלאה. אם השתמשתם בסרט מיסוך, להוריד אותו מיד כשהלוח עדיין חמים — xTool מציינת ששאריות דבק שמתקררות קשות בהרבה להסרה.

שמן — הטריק שמפתיע כל מי שרואה אותו בפעם הראשונה. כמה טיפות שמן מינרלי, או שמן זית, על מטלית, ומורחים על כל הלוח. השמן מכהה את פני השטח המט לשחור עמוק ורווי, ואילו השטח החרוט — שנקבובי יותר וסופג את השמן אחרת — נשאר בהיר. הניגודיות קופצת מרמה של “יפה” ל”איך עשיתם את זה”. החיסרון: השמן מתייבש ומתעמעם בתוך שבועות, ותחתית שנרטבת מאבדת אותו מהר יותר. למוצר שעומד על מדף זה מצוין; למוצר שמשתמשים בו יומיום, אטימה עדיפה.

אטימה — לחוץ ולשימוש. אוטם אבן שקוף, מהסוג שמשמש למשטחי מטבח, נותן את אותה העמקה של השחור באופן קבוע, ומגן על הסימון משחיקה ומכתמים. לשלטי גינה, ללוחות זיכרון ולתחתיות שבאמת ישמשו לכוסות — זה השלב שהופך מתנה למוצר. מורחים על לוח נקי ויבש לחלוטין, בשכבה אחת דקה.

ודבר אחד שמפחיד בפעם הראשונה ואינו תקלה: לוח רטוב “מאבד” את החריטה. מים מכהים גם את השטח החרוט, וההבדל בין השניים כמעט נעלם. הוא חוזר במלואו כשהלוח מתייבש. אוטם מונע גם את זה.

טבלת ניסיון לאבן — קצרה מהרגיל

בצפחה טבלת הניסיון קטנה יותר מבאקריליק, כי הטווח שעובד רחב והשאלה היא רק איפה בתוכו. שלוש עמודות הספק ושלוש שורות מהירות מספיקות, על פינה של לוח או על תחתית אחת שמוקדשת לזה.

1. רשת 3×3 של ריבועים מלאים 10×10 מ”מ, עם שורת טקסט קטנה בכל אחד — כי מילוי וקצה מתנהגים אחרת
2. ציר ההספק: נמוך, בינוני, גבוה ביחס למכונה. ב-CO2 150W — 10, 20, 30%. בדיודה 20W — 40, 60, 80%
3. ציר המהירות: מהיר, בינוני, איטי
4. מעבר אחד על כולם
5. לנקות במטלית לחה לפני שבוחרים — האבק מטעה
6. לבחור את הריבוע הבהיר ביותר שהקצוות שלו עדיין חדים. הבהיר ביותר בכלל הוא בדרך כלל כבר מקולף

ומכיוון שכל לוח שונה — הבדיקה נעשית על לוח מאותו משלוח. גם אצל אותו ספק, המחצבה משתנה, והלוח שהגיע החודש עשוי להיות רך במעט מזה של הקודם. תחתית אחת מוקרבת לטבלה בכל הזמנה היא ההרגל שחוסך הכי הרבה.

בעיות נפוצות ומה גורם להן

הקילוף ראוי להסבר, כי הוא הבעיה שהכי מפתה לפתור לא נכון. כשהקצוות של הכיתוב יוצאים מחוספסים עם שבבים קטנים, האינסטינקט הוא שהחריטה “לא עמוקה מספיק” ולהוסיף מעבר. זה בדיוק הפוך: הקצה מקולף כי הקרן הסירה יותר מהשכבה העליונה והגיעה לגבול בין שתי שכבות של האבן, שם היא נפרדת בקלות. הפתרון הוא פחות הספק, ואם הלוח הזה מקלף גם בהספק נמוך — הוא פשוט לוח עם שכבות רופפות, ועדיף להשתמש בו לתחתית ולא לתמונה.

והסדק, שנדיר אבל קורה: לוח דק שנחרט לאט בהספק גבוה מתחמם לא אחיד, וההתפשטות התרמית מוצאת סדק שכבר היה שם מהמחצבה ומרחיבה אותו. לוחות דקים ועגולים רגישים יותר. בדיקה קצרה מול האור לפני העבודה מגלה סדקים קיימים, ומהירות גבוהה יותר מונעת את החימום הלא אחיד.

מהחנות — רלוונטי לכתבה

אבן צפחה שחורהתחתית אבן בזלת (צפחה / SLATE) עגולה – קוטר 10 ס”מ – מארז 5 יחידות35 ₪ אבן צפחה שחורהלוח אבן בזלת (צפחה / SLATE) שחורה מלבני – 30×40 ס”מ49 ₪ אבן צפחה שחורהתחתית אבן בזלת (צפחה / SLATE) מרובעת – 10×10 ס”מ – מארז 5 יחידות35 ₪ אבן צפחה שחורהלוח אבן בזלת (צפחה / SLATE) שחורה עגול – קוטר 25 ס”מ25 ₪

← בחזרה למרכז הידעלקטגוריית חיתוך בלייזר

שאלות נפוצות

צפחה היא החומר שבו כדאי להתחיל אם רוצים תוצאה שנראית מקצועית בניסיון הראשון, ובו כדאי להישאר אם מוכרים מתנות. ההגדרות סלחניות, המכונות כמעט לא משנות, ורוב מה שקובע קורה מחוץ למכונה: ניקוי לפני, שמן או אוטם אחרי. מי שמעדיף לא להחזיק מכונה כלל יכול לשלוח קובץ לשירות החריטה שלנו — ולקבל את הלוח מוכן.

המדריך הבא בסדרה: הגדרות לייזר לשעם — החומר שנחתך בהספק הנמוך ביותר, ונשרף הכי מהר.
